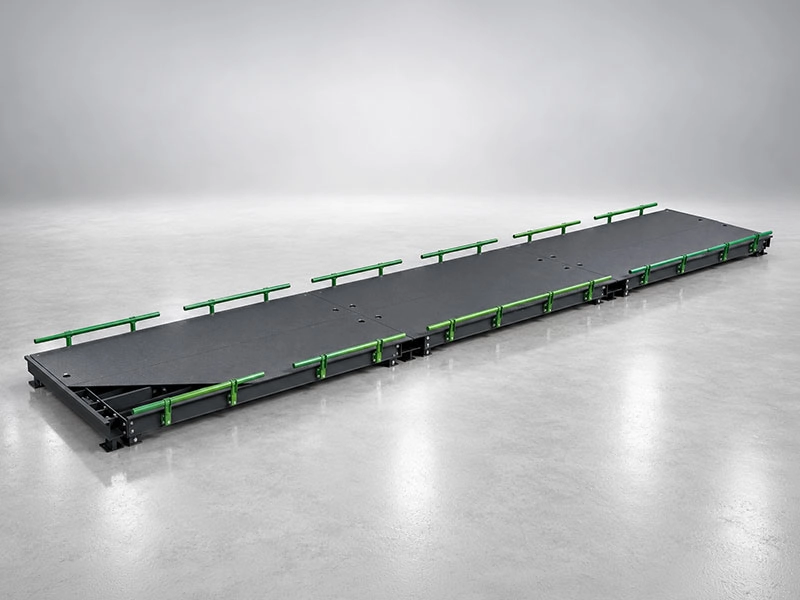

WB-X600 V Kiriş Köprülü Tip Tır Kantarı

V kiriş: bükülmüş sacdan taşıyıcı

Klasik kantarlarda platformu haddelenmiş I profiller taşır. WB-X600’de ise taşıyıcı, çelik sacın abkant preste V kesitine bükülmesiyle elde edilir. Bu V profiller platformun üst kaplama sacının altına yan yana dizilir ve sac ile temas ettikleri hat boyunca kesintisiz kaynakla birleştirilir. Sonuçta kaplama ve kirişler, birbirinden ayrı parçalar gibi değil tek bir kutu kesit gibi çalışır.

Kaynak dikişinin aralıksız olması, yalnız dayanım için değil ömür için de önemlidir. Aralıklı kaynakta sac ile kiriş arasında kalan dar yarıklar suyu ve kiri tutar; korozyon çoğu zaman görülmeyen bu noktalardan başlar. Boydan boya kapalı bir dikiş bu cepleri ortadan kaldırır, platform altının temizlenmesini ve boyanın korunmasını kolaylaştırır.

Üst kaplama sacının kalınlığı kapasiteye göre seçilir ve ortalama 10 mm civarındadır. Ağır kapasiteli bir yapılandırmada daha güçlü bir kaplama, hafif bir yapılandırmada ise gereğinden ağır olmayan bir tabla elde edilir. Bu yaklaşım, platform ağırlığını işe uygun tutarak taşıma ve montaj maliyetini de dengeler.

Modüler yapı ve kurulum

Platform, fabrikada hazırlanan modüller hâlinde sahaya gelir; modüller kantarın yerinde birbirine bağlanır. WB-X600, seri içinde montajı en kolay olan modeldir. Ağır bir betonarme tabla taşımak ya da uzun bir platformu tek parça hâlinde yola çıkarmak gerekmediği için nakliye basitleşir, montaj ekibi de daha küçük bir kaldırma ekipmanıyla çalışabilir.

Kantar zemin üstüne kurulur; araçlar platforma sahada yapılan betonarme rampalardan çıkar. Kurulum için platformun ve rampaların oturacağı düz, taşıma gücü yeterli bir zemin hazırlanır. Çukur kazısı olmadığı için inşaat süresi kısalır, platform altı açık kaldığından yük hücrelerine erişim kolaydır.

Modüler yapının asıl kazancı yer değiştirmede ortaya çıkar. Kantar, modüllerine ayrılıp başka bir sahada yeniden birleştirilebilir. Kiralık arazide faaliyet gösteren işletmeler, belirli süreli projelerde çalışan yüklenici firmalar ya da tesis yerleşimini birkaç yıl içinde değiştirmeyi planlayan sanayiciler için bu, kantarın bir sabit yatırım değil, taşınabilir bir ekipman gibi değerlendirilmesini sağlar. Yeni yerde zemin ve rampaların yeniden hazırlanması ve kalibrasyonun tekrarlanması yeterlidir.

Ölçü ve kapasite aralığı nasıl okunur?

WB-X600, serinin en geniş ölçü yelpazesine sahip modellerinden biridir. Genişlik 3 m’dir; uzunluk 6 m’den 22 m’ye kadar 2 m’lik adımlarla seçilir. Hücre sayısı ve kapasite seçenekleri uzunlukla birlikte değişir:

• 6 m: 4 yük hücresi, 40 ton; kısa kamyonlar ve dar sahalar için
• 8, 10 ve 12 m: 8 m’de 4, 10 ve 12 m’de 6 hücre; 40, 50 veya 60 ton
• 14 m: 6 hücre; 60 veya 80 ton
• 16 ve 18 m: 8 hücre; 60, 80 veya 100 ton
• 20 ve 22 m: 10 hücre; 60, 80 veya 100 ton

Bu tablo bir mantık taşır: kısa platformlara uzun ve ağır kombinasyonlar sığmayacağı için kapasite düşük tutulur; platform uzadıkça araç toplam ağırlığı arttığından kapasite seçenekleri de yükselir. Tek gövdeli kamyonların tartıldığı bir hazır beton tesisi 10–12 m ve 50–60 ton aralığında kalabilir. Çekici-dorse kabul eden bir lojistik deposu 16 veya 18 m’ye, aşırı yüklü maden kamyonlarının geldiği bir saha ise 100 ton seçeneğine yönelir.

Bölüntü 20 ile 50 kg arasındadır ve göstergenin iki kademeli tartım özelliğiyle birlikte kullanılır. Örneğin 18 m ve 80 tonluk bir kantarda dolu tır 50 kg’lık adımlarla tartılırken, boş çekicinin dara değeri daha ince adımla okunur.

Ölçüm zinciri ve kantar programı

Platform, her biri 30 ton nominal yük taşıyan baskı tipi hücrelere oturur. Hücrelerin gövdesi paslanmaz çeliktir, IP68 koruma sınıfları vardır ve OIML R60 C4 doğruluk sınıfında üretilmiştir. Standart montaj kitleri platformun yatay yer değiştirmesini sınırlar; kantara yan giren ya da üzerinde yavaşlayan araçların yarattığı itme kuvveti ölçüme yansımaz.

Sinyalleri işleyen tartım göstergesinde 24 bit sigma-delta dönüştürücü ve 1/30000 çevrim çözünürlüğü bulunur. Titreşime karşı süzme algoritması kararlı tartımı hızlandırır; 26 mm’lik arka ışıklı LCD rakamlar uzaktan da okunur. İki kademeli tartım, yasal kullanımda hafif yüklerin daha ince adımlarla tartılmasına imkân tanır.

Kantar programı bilgisayar başında kolay kullanılacak şekilde tasarlanmıştır. Tartım kayıtları güçlü bir veritabanında tutulur; raporlar XML, PDF, HTML, TXT ve elektronik tablo dosyası olarak alınabilir. İsteğe bağlı web tabanlı veritabanı ile kantar uzaktan izlenir; trafik ışıkları ve plaka okuma sistemi programa eklenerek tartım akışı otomatikleştirilir.

WB-X600 hangi durumda öne çıkar?

Seri içinde WB-X600’ün yeri, betonarme tablalı standart modellerle I kirişli premium modeller arasındadır. Betonarme WB-X400F’e göre çok daha hafiftir, daha uzun platform ve 100 tona kadar kapasite seçeneği sunar. I kirişli WB-X800F ise sürekli ve en ağır hizmet için daha klasik, daha masif bir taşıyıcı düzen kullanır. WB-X600; düzenli ağır araç trafiği olan, kurulum hızını ve gelecekte taşınabilirliği önemseyen, ancak en üst segment yapıya ihtiyaç duymayan işletmeler için dengeli bir çözümdür. Paletli iş makinelerinin sürekli üzerinden geçtiği ya da yoğun darbe alan sahalarda ise betonarme veya I kirişli seçeneklerle karşılaştırma yapmak doğru olur.
